Popis práce startovního rozhodčího

Ovládací panel

Je-li EJS připojeno na napájení, svítí kontrolka Power.

Tlačítko Reset uvede EJS do výchozího stavu. Používá se zřídka, např. po zkušebním startu.

Tlačítkem Start spouštíme startovní sekvenci semaforu, podle které družstva pouští prvního psa na dráhu.

Kontrolka Run svítí po dobu měření času družstva.

Tlačítko Stop ukončuje měření běhu. Tlačítko Stop se musí zmáčknout na obou drahách.

Páčkovými přepínači signalizujeme chyby jednotlivých psů. Po ukončení běhu a zapsání výsledku je vhodné signalizaci zrušit.

V průběhu běhu se na displeji se zobrazují časy jednotlivých psů. Po stisknutí tlačítka Stop se zobrazí celkový čas družstva.

V následujícím popisu budeme předpokládat připojení alespoň jednoho počítače s programem na sběr a zpracování dat.

Program může pracovat ve čtyřech režimech. Typ použitého režimu se zobrazuje v pravé horní části obrazovky (1).

  • Trénink – rozhodčí nemusí zadávat žádné údaje. Tímto režimem se nebudeme v následujícím textu zabývat.
  • Samostatný – použit je pouze jeden počítač na červené dráze a rozhodčí na této dráze má plnou kontrolu nad výběrem družstev, psů a zadáváním výsledků za obě dráhy.
  • Server / Klient – použity jsou dva počítače na obou drahách. Počítač v režimu Server je na červené dráze. Zde sedí rozhodčí, který má plnou kontrolu nad výběrem družstev, psů a zadáváním výsledků za obě dráhy. Počítač v režimu Klient je na modré dráze. Rozhodčí má za úkol vybírat psy a zapisovat výsledky pouze modré dráhy. Pomáhá tím červenému rozhodčímu, ten při zadávání výsledků nemusí zkoumat, co se dělo na modré dráze, a
    družstvo na modré dráze hlásí psy pouze zde.

Budeme předpokládat, že program je spuštěn a v programu je načtený soubor s připravenými rozběhy turnaje.

(2) je ukazatel připojení počítače k EJS. Jestliže
EJS s počítačem nekomunikuje je zde červený
nápis EJS NC. Jestliže EJS komunikuje s
počítačem, vidíme zde napětí baterie a zelený
pruh pod číslem signalizuje dostatečné napětí.
Jestliže pruh zčervená, je třeba baterii EJS
vyměnit.
(3) je sada záložek, pomocí kterých se přepínají
jednotlivá okna programu.

V Rozběh se zadávají družstva a psi. Čidla ukazují data přicházející z EJS. Grafy ukazují průběh běhu a časy družstev a psů. Družstva jsou výsledovky družstev. V RR/ST jsou tabulky skóre a v DE je pavouk pro Double Elimination. Funkce jednotlivých oken bude popsána v následujícím textu.
(6) tlačítka slouží ke spuštění času přípravy družstva. Čas na přípravu družstev lze spustit i bez použití počítače. Na ovládacím panelu stiskněte STOP a držte. Stiskněte START, uvolněte START, uvolněte STOP. Touto sekvencí bude spuštěno odpočítávání 2 minutového intervalu pro přípravu družstev.

Před odstartováním rozběhu přepneme do okna „Rozběh“. Dvojklikem myší v seznamu rozběhů (4) vybereme aktuální rozběh. Buňka v prvním sloupci změní barvu na červenou – signalizuje aktuální rozběh. Jména družstev se objeví v červeném a modrém okénku nad seznamem. Zároveň se vpravo pod jménem družstva objeví jeho mezní čas. Zástupce
družstva nám diktuje psy v pořadí, jak by měli běžet. Pomocí roletek (5) vybíráme jejich jména. Nad mezním časem se objevuje výška překážek pro zvolené psy. Jelikož jsme na červené dráze, lze vybrat psy pro obě dráhy, ale máme-li počítače na obou drahách, měl by modré psy vybrat kolega na modré dráze. Psa lze do políčka vedle roletky zapsat i
ručně, ale jestliže pes chybí v seznamu, došlo k chybě při přípravě turnaje. Pes bude chybět i ve výsledovce družstva a výška překážek družstva může být špatně.

Předtím, než potvrdíme hlavnímu rozhodčímu, že jsme připraveni, měli bychom zkontrolovat bílé chybové světlo své dráhy na postranním chybovém semaforu. Jestliže svítí, není EJS připraveno pro měření běhu a po stisknutí tlačítka START se ozve zvuk sirény a měření nebude odstartováno. V tom případě je nutno překontrolovat seřízení bran.

Je-li EJS připraveno, po pokynu hlavního rozhodčího stiskneme na ovládacím panelu EJS tlačítko START.

Na ovládacích panelech se rozsvítí kontrolka Run a na startovním semaforu se na jednu sekundu rozsvítí červené světlo, potom po jedné sekundě první žluté, druhé žluté a na konec zelené. Program se po stisknutí START automaticky přepnul do okna Čidla a ukazuje přicházející data. V pravém horním rohu se zobrazily startovní časy prvních dvou psů,
tedy čas změřený mezi okamžikem, kdy se rozsvítilo zelené světlo, a časem vběhnutí psa do dráhy (překročení start/stop čáry).

Jestliže pes vběhl na start/stop čáru až po rozsvícení zeleného světla, je časový údaj na displejích kladný a běh byl odstartován dobře.

Vběhne-li pes na dráhu předčasně, je časový údaj záporný, na 2 sekundy se rozsvítí na semaforu bílé chybové světlo a ozve se zvukový signál. Překlopením páčky pro prvního (červeného) psa signalizujeme chybu.

Jestliže start byl zkušební, stiskneme tlačítko RESET. Data se nezapíší do databáze a nebudeme tedy v dalším kroku muset tento start označovat jako „Neplatný běh“.

Pes doběhne k boxu, chytí míček, po překonání překážek proběhne mezi branami ven z dráhy, a na displeji na ovládacím panelu se v té chvíli zobrazí celkový čas jeho běhu, tj. od rozsvícení zelené do výběhu z dráhy. Při vybíhání druhého a každého dalšího psa se na displeji ovládacího panelu opět zobrazí celkový čas běhu psa – tj. od okamžiku, kdy předchozí pes vyběhl z dráhy, do okamžiku, kdy z ní vyběhl právě běžící pes (tedy čas běhu psa včetně času střídačky).

Vběhne-li střídající pes na dráhu předčasně, rozsvítí se na postranním chybovém semaforu příslušné dráhy bílé světlo a ozve se zvukový signál. Dopustí-li se pes na dráze chyby, resp. provinění proti pravidlům (vběhne předčasně, upadne mu míček a on jej nesebere, mine překážku atd.), musíme chybu signalizovat překlopením spínače (páčky) chybových světel
u příslušného psa. Prvnímu psu odpovídá červené, druhému modré, třetímu žluté a čtvrtému zelené chybové světlo. Chybující pes opakuje běh až po odběhu celého družstva – při vbíhání tohoto psa na dráhu je tedy nutno chybové světlo příslušnou páčkou zhasnout, aby bylo možné signalizovat případnou další chybu. Jestliže střídající pes vběhne na dráhu
až po dvou či více sekundách od vyběhnutí předchozího psa, rozsvítí se bílé světlo a ozve zvukový signál. To ovšem není chyba a nesmí být signalizována.

Co je považováno za chyby, které je nutno signalizovat, je popsáno v Pravidlech flyballu.

Nejdříve poté, co poslední pes vyběhne z dráhy, a nejpozději po ukončení běhu hlavním rozhodčím (hvizdem), je nutno stisknout tlačítka STOP. Tím se ukončí měření času na odpovídající dráze. Na displeji se po chvíli zobrazí celkový čas celého družstva a zhasne kontrolka RUN. Máme-li připojený velký displej, zobrazí se změřené časy i na něm.

Měření času se ukončuje pro každou dráhu zvlášť – tlačítko STOP je tedy nutno stisknout na obou drahách. To platí i pro případ, že tým na některé dráze nedokončí běh (např. psi, kteří měli chybu, běh neopraví, apod.). Jestliže poslední pes vyběhne z dráhy mimo čidla bran, je změřený čas neplatný, neboť byl změřen pouze čas prvních tří psů. Stejně tak je čas
neplatný, pokud družstvo neopravilo některou ze signalizovaných chyb.

Po ukončení běhu a zapsání výsledků je nutno vypnout rozsvícená chybová světla, aby nedocházelo k zbytečnému vybíjení baterie a aby nedošlo k tepelnému poškození světel semaforu.

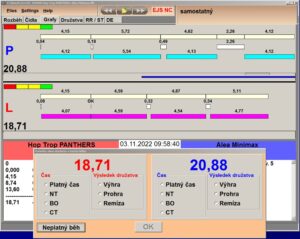

Po stisknutí tlačítka STOP na obou drahách se program sám přepne do okna Grafy a ukáže podrobnosti běhu. Popis významu grafů je v samostatné kapitole. Zároveň se objeví formulář pro zadání výsledku běhu. Barevně je rozlišeno, pro které družstvo se výsledek zadává. V počítači na červené dráze je možno zadat výsledky pro obě družstva. Je-li počítač i na modré dráze (režim Server / Klient), je vhodné přenechat práci kolegovi, má větší přehled o tom, jak běh na modré dráze probíhal.

V případě, že hlavní rozhodčí rozhodl, že se běh
bude opakovat, klikneme na tlačítko Neplatný
běh. Byl-li běh v pořádku musíme v rámečku Čas
vybrat, jestli změřený čas je platný – Platný čas,
nebo jestli čas neodpovídá skutečnosti – NT.
Jestliže družstvo prolomilo mezní čas, zadáme
BO, jestliže prolomilo čistý čas zadáme CT.
Jestliže družstvo prolomilo oba hlídané časy,
zadáme jak BO tak CT. V rámečku Výsledek
družstva vybíráme, jestli družstvo vyhrálo –
Výhra, prohrálo běh – Prohra, nebo čas obou
družstev byl shodný – Remíza. Stejné údaje zapíšeme do papírových formulářů – je vhodné
mít data uložena dvakrát na nezávislých médiích.

Na modré dráze lze vyplnit pouze výsledek modrého družstva. Vyplněné údaje se přenášejí automaticky do formuláře na červenou dráhu. Po vyplnění přestane být tlačítko OK šedivé a je nutno na něj kliknout, abychom formulář zavřeli. Dokud formulář neuzavřeme, nereaguje program na kliknutí kamkoli jinam a není schopen se přepnout do jiného okna. Je nutno dokončit jednu činnost, abychom mohli pokračovat v následující.

Na červené dráze musí být vyplněný formulář pro obě družstva. Teprve poté přestane být tlačítko OK šedivé a lze na něj kliknout. Tím se výsledky zapíší do databáze a je možno pokračovat dalším během.

Startovní rozhodčí na červené dráze nesmí umožnit odstartování dalšího běhu před tím, než zapíše výsledky!

Program v počítači pouze sbírá data z EJS a nedokáže zablokovat tlačítko START na ovládacím panelu. V případě, že rozhodčí přece jen odstartuje další běh a nedokončil předchozí činnost, program neuložil data předchozího běhu, nepřepne se do okna Čidla a nepřijímá data, která přicházejí z EJS. Pro tento případ je sice na vstupu zabudován
vyrovnávací zásobník na data, ale ten nemá nekonečnou velikost – data se po určité době začnou ztrácet.

Dojde-li této události, je třeba nejdříve dokončit vyplňování formuláře výsledkem odpovídajícím zobrazenému běhu a stisknout OK. Poté se program přepne na okno Čidla s přicházejícími daty nového běhu.

Budeme-li bezchybně a pečlivě vyplňovat formuláře, odvděčí se nám program následovně:

  • V okně Rozběh automaticky doplňuje skóre jednotlivých rozběhů, a v části pro Double Elimination se automaticky vytváří tabulka rozběhů podle proher / výher rozběhů až po finálový rozběh.
  • V okně Družstva automaticky doplňuje výsledkové tabulky pro jednotlivá družstva. Tyto tabulky jsou použity na generování výsledovek, např. pro web. Jak bude popsáno dále, v tomto okně lze editovat překlepy nebo změny rozhodnutí hlavního rozhodčího.
  • V okně RR/ST automaticky vytváří pro Round Robin nebo Speed Trial stejná tabulka výsledků rozběhů, jako je umístěna na tabuli u parkuru. Po ukončení RR / ST se ve spodní části objeví automaticky vypočtené výsledky první části turnaje.
  • V okně DE je pavouk Double Elimination. Po doplnění všech výsledků RR/ST jsou na jednotlivé pozice v pavouku automaticky přiřazena družstva dle umístění v RR/ST, a při DE závodě bude generován postup pavoukem až do finále.

V okně Družstva se nám mohou zobrazit tabulky maximálně pro dvě družstva. Předtím, než se do tohoto okna přepneme, musíme zvolit, která dvě družstva chceme vidět. Pro opravy v průběhu turnaje je nejvhodnější zvolit dvojici družstev, která byla spolu v rozběhu, jehož data chceme opravovat. Přepneme se do okna Rozběh, kde pomocí šipek nebo kliknutím myší (ne dvojklikem!) zvolíme řádek rozběhu, který chceme editovat. Barva řádku se změní na modrou. Po přepnutí do okna Družstva se nám objeví výsledovky obou družstev rozběhu. Vidíme obdobné kolonky jako na klasické papírové výsledovce. Opravu chybně zadaného běhu musíme udělat okamžitě po zjištění chyby. Pozdní změna v Double Elimination může změnit v pavoukovi všechny následující běhy, takže se může stát, že díky chybně zadanému výsledku spolu poběží družstva, která proti sobě běžet neměla. Nepatrná změna v minulosti může velkým způsobem ovlivnit budoucnost – oblíbený námět mnoha vědeckofantastických povídek.

Zeleně je zvýrazněn vybraný rozběh. Nelze editovat jména a údaje jednotlivých psů. Tyto údaje měly být dodány v bezchybném stavu po prezenci psů před začátkem turnaje. Psi jsou zobrazeni pro každý běh pouze čtyři a jsou zapsáni v pořadí, v jakém bylo nahlášeno, že poběží.

Dosud se nepodařilo upravit editaci tak, aby pracovala přesně stejně jako v Excelu. Vybereme šipkami nebo myší buňku, kterou chceme editovat. Vybraná buňka změní barvu na světle žlutou. Obsah buňky vymažeme
pomocí klávesy Backspace (←). Rychlejší je ale začít psát nový údaj, předchozí údaj přitom zmizí. Pro ukončení editace buňky je nutno stisknout Enter (nejde použít šipka jako v Excelu). Po stisknutí klávesy ESC se obnoví původní obsah buňky. Pro zápis NT a BO
stačí zadat pouze první písmeno. Program hlídá, jestli stisknutá klávesa má v dané buňce smysl. Např. klávesa „a“ nebude funkční v žádné buňce.

Okno RR/ST je pouze pro prohlížení. Divizi, kterou chceme zobrazit, vybereme podobně, jako jsme vybírali dvojici družstev, tedy tak, že v okně Rozběh zvolíme libovolný řádek s odpovídajícím číslem divize. Pro posun na skryté části slouží posuvníky v pravé a dolní části.







Okno DE je také pouze pro prohlížení. Divizi, kterou chceme zobrazit, vybereme podobně, jako jsme vybírali dvojici družstev, tedy tak, že v okně Rozběh zvolíme libovolný řádek s odpovídajícím číslem divize. Pro posun na skryté části slouží posuvníky v pravé a dolní části.



Po ukončení Round Robin nebo Speed Trial a po ukončení celého turnaje je nutno překontrolovat mezi sebou záznamy v počítači a na papírových výsledovkách družstev. Z praxe plyne, že:

  • má-li družstvo změřený čas a hodnota v počítači se liší od hodnoty na papíru, je větší pravděpodobnost, že správný údaj je v počítači,
  • liší-li se údaj o výsledku běhu (výhra/prohra), je větší pravděpodobnost, že správný údaj je na papíru,
  • jsou problémy s běhy, které hlavní rozhodčí zrušil a opakovaly se. Nebyly vymazány během turnaje a občas (v Double Elimination často) kvůli nim nejde zapsat pátý běh v rozběhu.

Zpracování výsledků turnaje je věnována jiná kapitola.
